Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance

Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance

Nama merek: Customized
MOQ: 300
harga: Negotiatable
Ketentuan Pembayaran: T/T,L/C
Kemampuan Penyediaan: 100000pcs/bulan
Informasi Rinci
Sertifikasi:
E-Mark, CE, FCC, RoHS
Resolusi:
1920p*1080p/1080*720p/720*480 piksel
Bekerja Menggoda. jangkauan:
-40℃~85℃ -40℉~185℉
Kustomisasi Sinyal:
AHD/CVBS/LVDS/Ethernet
Keluaran Sinyal:
CVBS/AHD/LVDS
Format Keluaran Sinyal:
KNKT/PAL
Memori DVR:
Kartu TF 64G/128G
Aplikasi ADAS:
Bantuan parkir, Perspektif Segala Medan, MOD, PD, LDWS, DVR, Deteksi titik buta Radar, dll.
Peringkat tahan air:
IP69
Aplikasi:
Otomotif
Kemasan rincian:
Kemasan Ekspor Reguler, Disesuaikan
Menyediakan kemampuan:
100000pcs/bulan
Menyoroti:

Sistem kamera tampilan surround ADAS 360 mobil

,

CVBS Asisten Parkir 360 surround view sistem kamera mobil

,

Sistem kamera LVDS 360 surround view

Deskripsi Produk

Gambaran umum



Solusi ADAS AVM CandidTech melampaui fungsionalitas 360 derajat dasar.juga mendukung berbagai fitur ADAS diperluas.



Ini menawarkan fungsi ADAS seperti "bagian bawah kendaraan yang transparan" yang memberikan pengemudi pandangan yang jelas terhadap area di bawah kendaraan, meningkatkan keselamatan saat parkir atau manuver kecepatan rendah.Deteksi benda bergerak (MOD)Fungsi ini dapat dengan cepat mengidentifikasi benda yang bergerak di sekitar kendaraan, membantu mencegah tabrakan.Peringatan keberangkatan jalur (LDWS)dapat memperingatkan pengemudi ketika kendaraan akan menyimpang dari jalurnya tanpa memberi sinyal,dan fitur-fitur ini dapat disesuaikan, memungkinkan pengguna untuk mengkonfigurasi sesuai dengan kebutuhan dan preferensi tertentu.

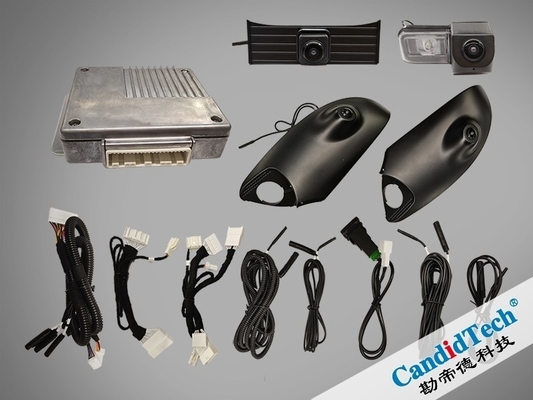

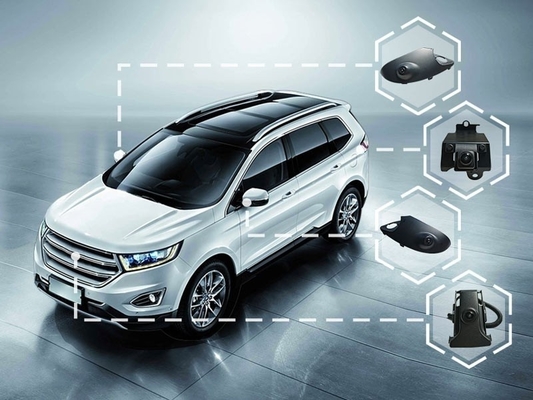

Sistem kamera kendaraan 360 CandidTech terdiri dari satu Unit Kontrol Elektronik (ECU) dan empat kamera.ECU akan memproses gambar yang ditangkap oleh empat kamera dan kemudian output ke layar tampilan mobil.

Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 0

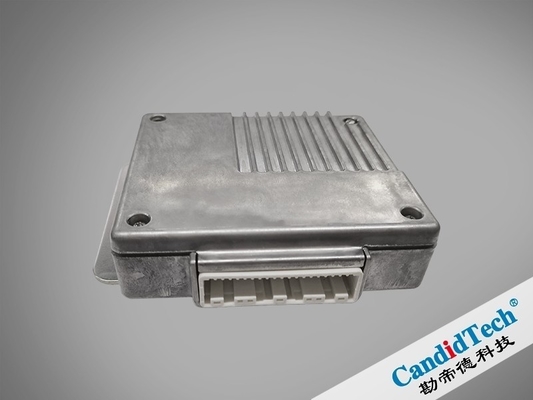

Spesifikasi - ECU



Tegangan Operasi



9 ~ 16VDC


Waktu Startup Sistem

≤ 2S

Konsumsi Daya

< 2A @13.5VDC

Suhu Operasi

-40°C ~ 85°C

Suhu penyimpanan

-40°C ~ 95°C

Format Video Masuk

CVBS/AHD/LVDS

Format Video Output

CVBS / HDMI / VGA / LVDS

Saluran Video

4 saluran

Piksel output

1280 * 720 p

Penundaan output

3 frame, maksimal < 100ms

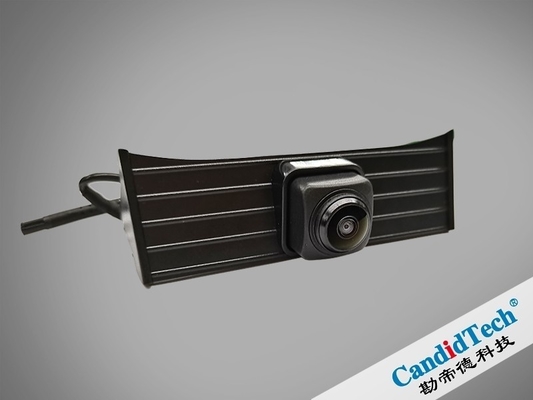

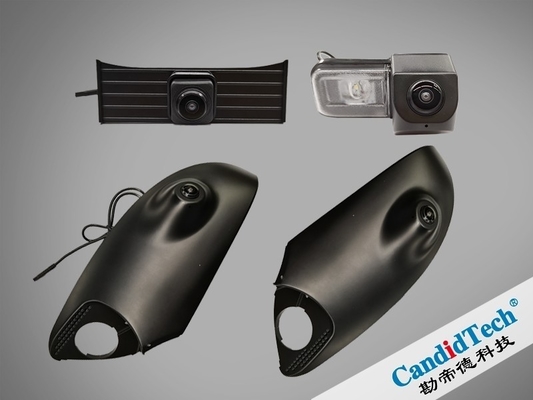

Spesifikasi Kamera 360



Sensor gambar



1⁄4 CMOS (NTSC) / ASX340 (1/4" 4:3 IT CMOS)


Tegangan Operasi

4.5V~5.5VDC; 6~16VDC

Arus Operasi

Normal 60mA@5.0VDC

Piksel Aktif

1080 ((H) x 720 ((V)(Resolusi output kamera harus didefinisikan oleh layar infortainment di dalam mobil)

Suhu Operasi

-40°C~95°C

Suhu penyimpanan

-40°C~85°C

Resolusi

Horizontal ≥ 300 garis; Vertikal ≥ 300 garis

Min Luminansi

≥ 50IRE@0,5 Lux

Rasio S/N

≥ 41dB MAX

Jangkauan Dinamis

≥ 120dB

Tingkat Waterproof

ISO20653 IP6K9K

FOV horisontal

192o+3°

Vertikalal FOV

142o+3°

Otomatis White Balance (AWB)

Ya, aku tahu.
Pengendalian Keuntungan Otomatis (AGC)

Ya, aku tahu.

Kontrol Paparan Otomatis (AEC)

Ya, aku tahu.

Tingkat frame

30 fps

Tipe Penutup

Penutup Rolling Elektronik (ERS)

Pencahayaan Minimal

1.0lux







FUNKSI DASAR



1) 2D Around View Display

Kamera tampilan mobil 360 akan menggabungkan gambar yang ditangkap oleh 4 kamera menjadi 2D 360 derajat di sekitar tampilan mulus, sehingga pengemudi dapat melihat lingkungan di sekitar mobil dengan mudah.

Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 1

Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 2

2) Tampilan gambar arah yang berbeda

Sistem kamera 360 derajat dapat menampilkan gambar dari berbagai arah.

Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 3

3) 3D Around View Display

Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 4

4) Pergeseran tampilan

Sistem akan mengubah tampilan yang berbeda sesuai dengan sinyal belokan, pergeseran gigi atau tombol AVM pada kontrol pusat mobil.

Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 5

5) Static Assisted Line atau Dynamic Assisted Line untuk Parking

Ketika pengemudi menggeser gigi ke "R", sistem akan menampilkan 2D di sekitar tampilan dan tampilan belakang.jalur yang dibantu statis atau jalur yang dibantu dinamis akan muncul untuk membantu pengemudi untuk parkir atau mundur.



Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 6

Catatan: Jalur bantu adalah opsional, pelanggan dapat memilih jalur bantu statis atau jalur bantu dinamis sesuai permintaan.








Meningkatkan Fungsi ADAS





1) Perspektif medan penuh di bawah mobil

Sistem ini dapat menampilkan tampilan sudut lebar dalam gambar tripartit, pandangan cakrawala ditutup ke 180 °. Ini membantu pengemudi untuk memeriksa apakah ada kendaraan lain yang mendekati ketika mengemudi keluar dari tempat parkir.

Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 7



2) Peringatan jarak radar ultrasonik

CandidTech 360 sistem kamera titik buta tidak termasuk radar, kendaraan harus dilengkapi dengan radar untuk mencapai fungsi ini.

Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 8

3) Fungsi DVR

Sistem kamera tampilan mobil CandidTech 360 dapat menyimpan video dari 4 kamera dan output ke gambar 4 in 1 untuk fungsi DVR.untuk memberikan bukti video yang benar dan legal dimaksudkan.

Kartu penyimpanan yang didukung: kartu TF, format FAT32, maksimum 32GB.

Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 9



4) Deteksi Objek Bergerak (MOD)

Saat parkir atau mobil mulai, melalui teknologi pengenalan gambar sistem AVM dapat mendeteksi benda bergerak di sekitar mobil dan memperingatkan pengemudi untuk menyesuaikan perilaku mengemudi.



Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 10





5) Sistem Peringatan Pergi Jalur (LDWS)

Ketika kecepatan kendaraan lebih cepat dari 50km/h ((kecepatan dapat disesuaikan), sistem AVM akan mengidentifikasi garis jalur standar sesuai dengan tampilan 2D di sekitarnya.



Jika pengemudi menyimpang dari jalur awal tanpa sadar ((tanpa menggunakan sinyal belokan), sistem dapat memberikan peringatan 0,5 detik sebelum meninggalkan jalur,untuk mengingatkan pengemudi tentang situasi kendaraan yang meninggalkan jalur, memberikan waktu respons yang lebih lama bagi pengemudi, sangat mengurangi tabrakan yang disebabkan oleh pergeseran jalur.

Sistem kamera tampilan sekitar ADAS 360 All Terrain Perspektif MOD LDWS Blind Spot Parking Assistance 11








Apa keuntungan utama CandidTech untuk mengembangkan 360 AVM System?



1Teknologi Fusi Sensor Lanjutan



Sebagai pemasok Tier1/Tier2 yang berpengalaman selama 10 tahun untuk bagian OEM/ODM otomotif 360 derajat, kami telah menguasai teknologi fusi sensor canggih.Kami mendukung mengintegrasikan beberapa kamera resolusi tinggi, sensor ultrasonik dan kadang-kadang bahkan sensor radar.



2. Pengolahan Gambar Berkinerja Tinggi



Keuntungan utama adalah algoritma pengolahan gambar berkinerja tinggi yang kami kembangkan sendiri.Mereka meningkatkan kualitas gambar, mengoreksi distorsi lensa, dan melakukan real-time sewing dari beberapa tampilan kamera untuk menciptakan tampilan 360 derajat yang mulus.Hal ini memastikan bahwa pengemudi dapat dengan jelas melihat semua rintangan dan bahaya potensial di sekitar kendaraan, bahkan dalam kondisi pencahayaan yang kompleks.



3Solusi Perangkat Lunak yang Disesuaikan



Kami menawarkan solusi perangkat lunak yang sangat disesuaikan yang disesuaikan dengan kebutuhan spesifik dari berbagai produsen mobil.Perangkat lunak kami dapat diintegrasikan dengan sistem hiburan kendaraan yang ada di dalam mobil, sistem bantuan pengemudi, dan ECU. Hal ini memungkinkan pengoperasian dan kontrol yang mulus dari 360 derajat sistem surround-view.



4Konektivitas dan Transmisi Data yang Dapat Diandalkan



Kami memastikan konektivitas yang dapat diandalkan dan transmisi data berkecepatan tinggi.kita dapat mentransfer sejumlah besar data gambar dari kamera ke unit pemrosesan pusat secara real time tanpa kehilangan sinyal atau keterlambatanHal ini sangat penting untuk operasi sistem yang lancar, terutama ketika datang ke aplikasi real-time seperti panduan parkir dinamis.





5Adaptifitas Lingkungan yang Luar Biasa



Produk kami dirancang untuk memiliki daya adaptasi lingkungan yang sangat baik. Mereka dapat menahan berbagai suhu, dari kondisi yang sangat dingin hingga sangat panas.Dengan rating tahan air dan debu tingkat tinggi (IP67 atau lebih tinggi), kamera dan sensor kami dapat berfungsi normal dalam berbagai kondisi cuaca dan jalan yang keras. ini memastikan keandalan jangka panjang dan stabilitas dari 360 derajat sistem surround-view,yang sangat dihargai oleh OEM otomotif.





Untuk informasi lebih lanjut tentang fitur dan fungsi inovatif dari sistem tampilan surround 360 Candid, silakan hubungi sales2@candidelectronics.com untuk diskusi lebih lanjut.




Garis produk kami saat ini mencakup kamera kendaraan untuk aplikasi yang berbeda:tampilan belakang, tampilan depan, tampilan samping dan tampilan sekitar, Kamera Dash, Sistem Pemantauan Around View, produk ADAS,CMS ((Sistem Pemantauan Kamera),OMS ((Sistem Pemantauan Penumpang),DMS ((Sistem Pemantauan Pengemudi), dan sejenisnya.sales2@candidelectronics.comuntuk lebih detail.
